NEWフォークリフトAIカメラ【バッテリーフォークリフト・エンジンフォークリフト・ショベルローダー】 12･24Ｖ車対応
- 後方作業者の接近が見える、分かる
- AIプログラムを搭載したカメラが後方の作業者を検知、その接近をブザーと光で運転者に知らせます。

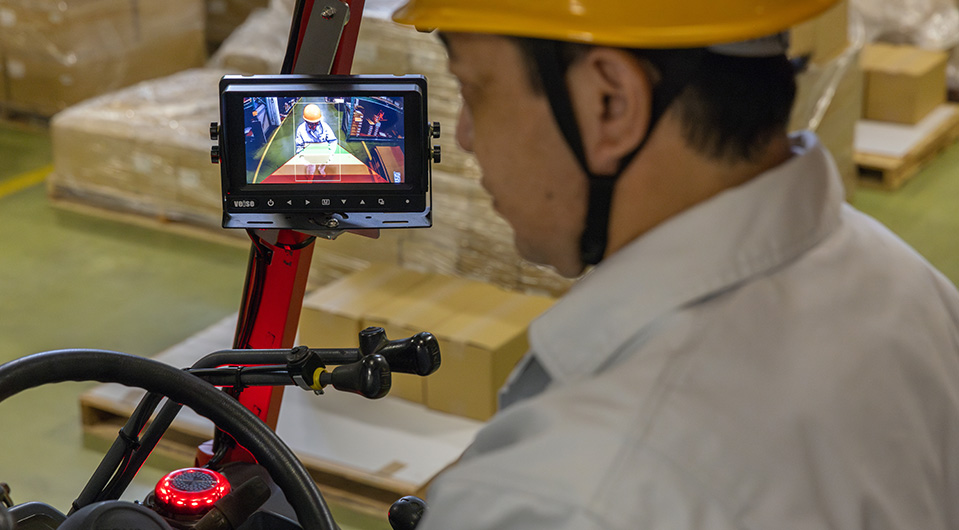

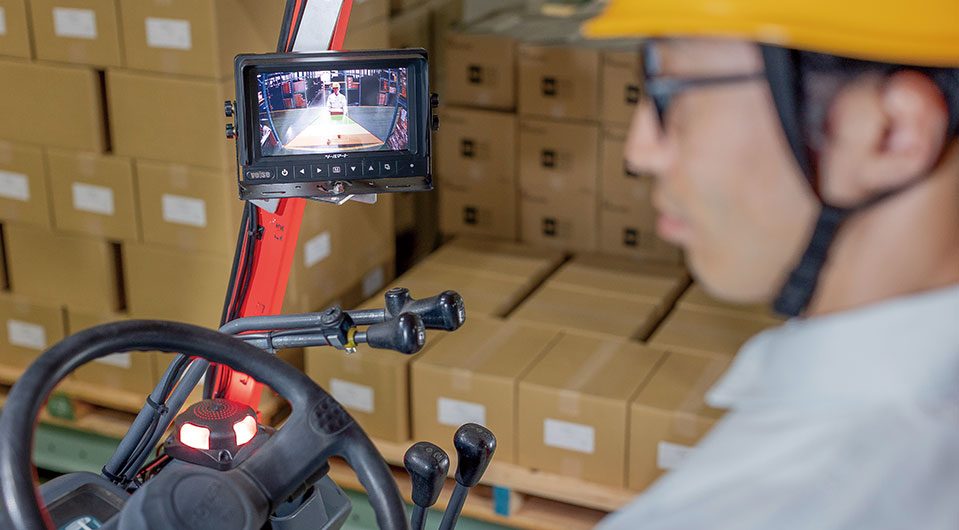

※装着用ステー＆マグネット（オプション）を使用した装着イメージです
フォークリフトは後方に死角があり、またその特性である後輪操舵により、後方での作業者や構築物との接触の危険があります。
特にフォークリフトと作業者が混在する現場では、注意が必要です。
フォークリフトAIカメラは、こういった危険リスクを低減させるための装置です。
フォークリフトAIカメラの特徴
作業者だけを検出して音と光で警告
AI搭載のカメラが後方の死角をモニターに映しながら、接近する人間だけを検出。警報ブザーと連動して、運転者へ音と光で危険を知らせます。作業者を認識するための調整は不要で、取付け後すぐにご使用できます。

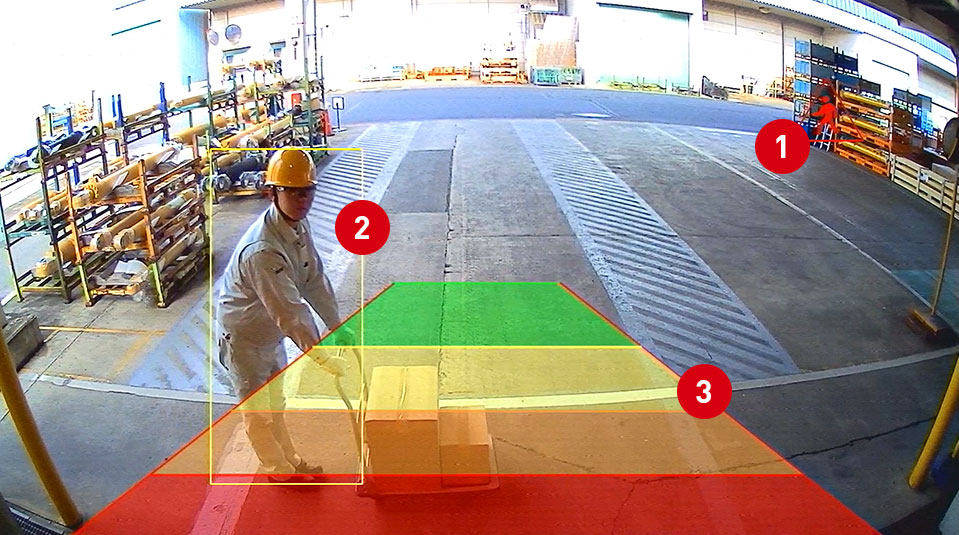

- 1人検知表示
- 作業者を検知すると「人検知マーク」が表示されます。
- 2バウンディングボックス
- 作業者をバウンディングボックスで表示し追跡します。
- 3接近危険レベルゲージ
- 作業者の接近に合わせ、4段階で危険度を色表示します。
※AIプログラムが学習していない姿勢、動き方をした場合、検出されないことがあります。

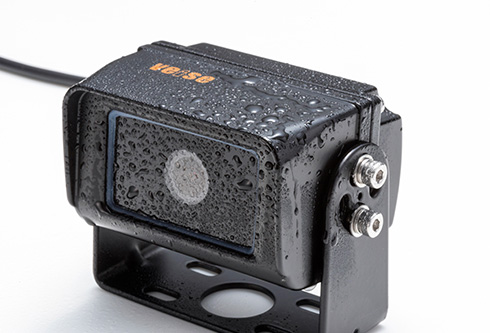

屋外荷役に対応した防水防塵設計
各装置の優れた防水防塵性能は、屋外使用に対応しています。降雨や粉塵など過酷な現場環境でも安心です。

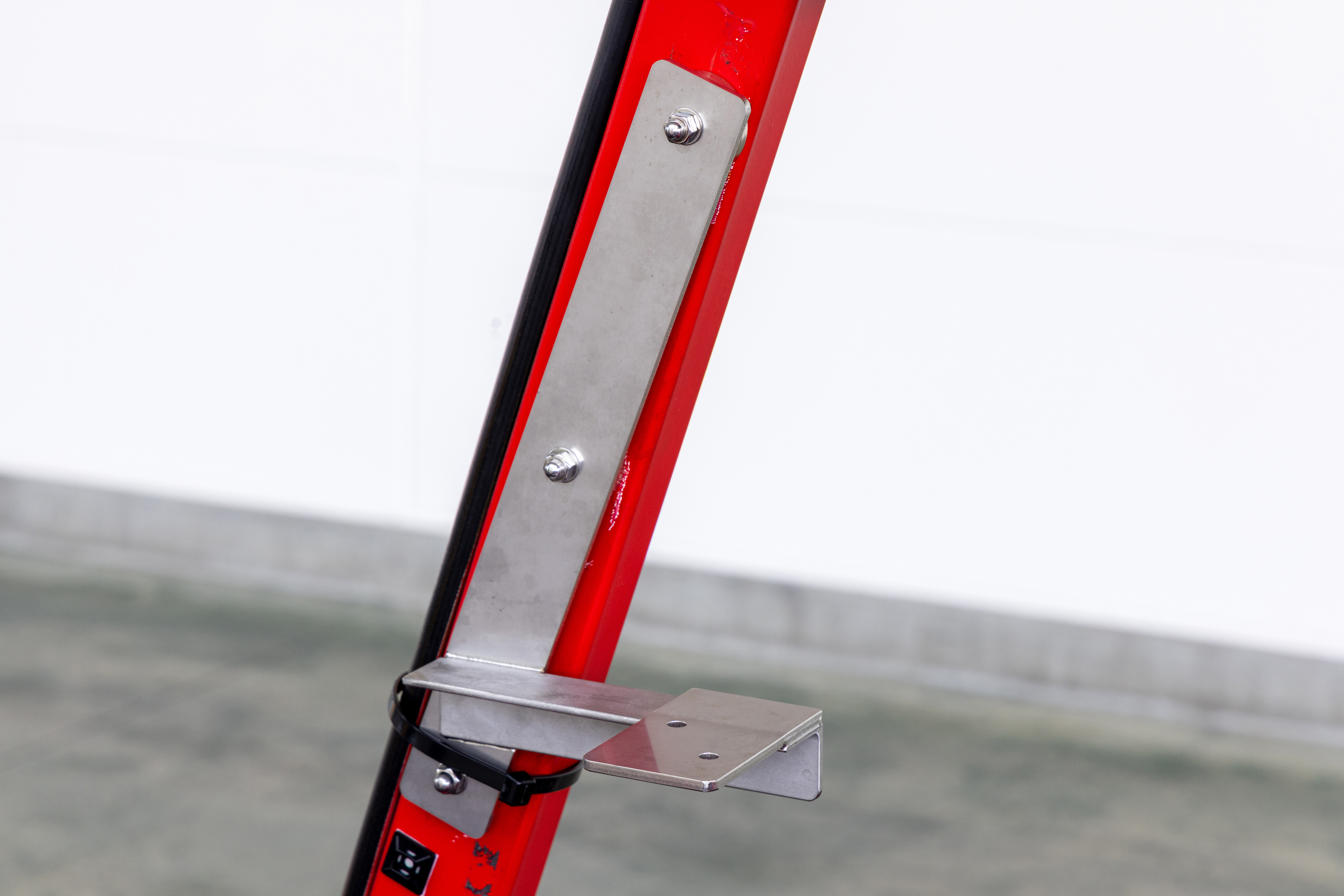

取付け作業を簡単にするオプション
モニターやカメラの取付けに専用ステーと強力マグネットをオプションで用意しています。
位置決め、着脱作業などが素早く簡単に行えます。
- 【ご注意】
- 本オプションには超強力な磁石を持つネオジム磁石を使用しています。心臓ペースメーカー等の体内植込型医療用電子機器を装着している方は使用しないでください。また、装着している方に近づけないで下さい。

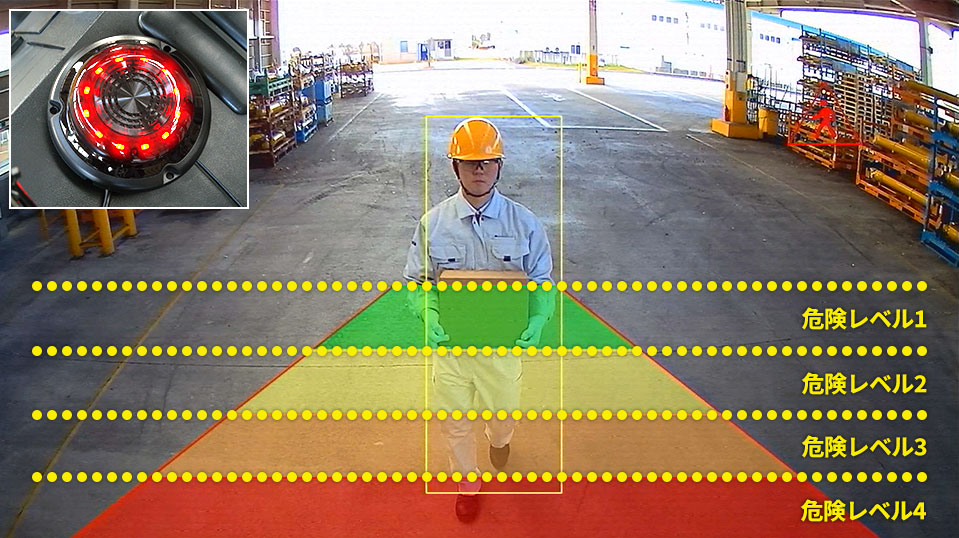

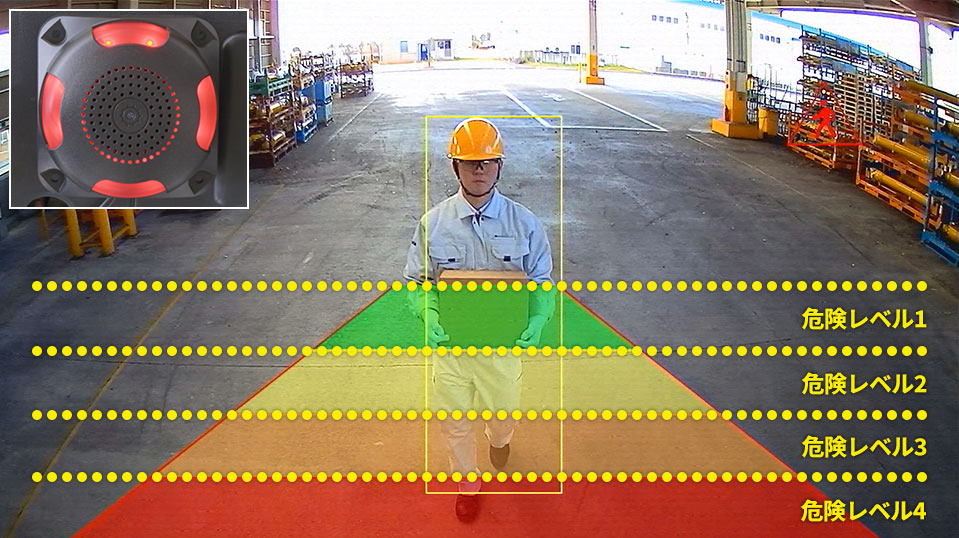

モニター画面と警報例
| 車体後端からの距離（目安） | ブザー音 | ライト | |
|---|---|---|---|
| 危険レベル1 | 2.3～3.0m | ピッ、ピッ、ピッ、ピッ | 点滅 |
| 危険レベル2 | 1.8～2.3m | ピピッ、ピピッ、ピピッ、ピピッ | 点滅 |
| 危険レベル3 | 1.3～1.8m | ピピピッ、ピピピッ、ピピピッ、ピピピッ | 点滅 |
| 危険レベル4 | 0.0～1.3m | ピーーーーー、ピーーーーー | 点滅 |
※車体後端からの距離は2.5tカウンター車での例です。カメラの取付位置、角度によって距離は変わります。
動画で見るフォークリフトAIカメラ
製品仕様（主要構成機器）とご利用上の注意
防水モニター
| 画面サイズ | 7インチ |
|---|---|
| 解像度 | 1024×600 |
| 視野角 | 左/右：80°/85° 上/下：80°/85° |
| コントラスト比 | 800：1 |
| 輝度 | 600cd/m² |
| 動作温度 | －20℃～＋70℃ |
| 保護等級 | IP68 |
| 定格電源電圧 | DC12V～24V |
| 外形寸法 | W220mm×H149mm×D84mm |
| 質量 | 約1.85kg ※Uスタンド・サンシェードを含む |
AIカメラ
| 解像度 | 1920×1080 |
|---|---|
| 視野角 | 水平100° 垂直80° |
| 動作温度 | －20℃～＋60℃ |
| 保護等級 | IP69Ｋ |
| 定格電源電圧 | DC12V |
| 外形寸法 | W82mm×H68mm×D73mm（ブラケット含む） |
| 質量 | 約500g ※ブラケット含む |
警報用ライト付きブザー
| スピーカー出力 | 5W |
|---|---|
| 動作温度 | －20℃～＋80℃ |
| 保護等級 | IP67 |
| 定格電源電圧 | DC12V～24V |
| 外形寸法 | Φ110mm×t35mm |
| 質量 | 約160g |
【付属ケーブル】AIカメラ接続ケーブル(10m)、ブザー接続ケーブル(2m)、カメラ・ブザー分岐ケーブル
[オプション]
装着用ステー＆マグネット
| 内容物 | モニター用（ステー×１、マグネット×３） カメラ用（マグネット×２） |
|---|---|
| ステー材質 | 4mm厚ステンレス板（SUS304 2B） |
| 推奨使用温度 | 80℃以下 |
| 外形寸法 | L300mm×W151mm×D85mm |
| 質量 | ステー700g マグネット50g（1個） |
[オプション]
本製品を装着する車両のバッテリー電圧が12Vまたは24V以外の場合、必ず電圧変換器をご用意ください。
本製品を装着する車両のバッテリー電圧が12Vまたは24V以外の場合、必ず電圧変換器をご用意ください。
DCDCコンバータ
| 入力電圧 | DC20～60V |
|---|---|
| 出力電圧 | DC12V |
| 出力電流 | DC10A |
| 外形寸法 | 74mm×74mm×32mm |
| 質量 | 270g |
(ヒューズ装着を推奨)
ご利用上の注意
- 本製品は作業の安全環境をサポートするためのものであり、事故を防止するものではありません。
- 後進時は運転者による後方目視を行い、周囲の安全を確認しながら運転してください。
- 本製品の取付けとご使用は、必ず取扱説明書に従ってください。
- 強力マグネットにより、手や指を挟む危険がありますので十分ご注意ください。
- 本製品は、日本国内仕様です。海外ではご利用にならないでください。
- 本製品を装着した状態で公道走行はできません。
- 本製品の取付けはフォークリフト販売店など通常アフターサービスを行っている会社にご依頼ください。
- 本製品は品質改良のため予告なく仕様・外観を変更することがあります。
- 掲載されている商品の色は実際の色と異なって見えることがあります。
- 掲載写真はオプションが装備されています。
